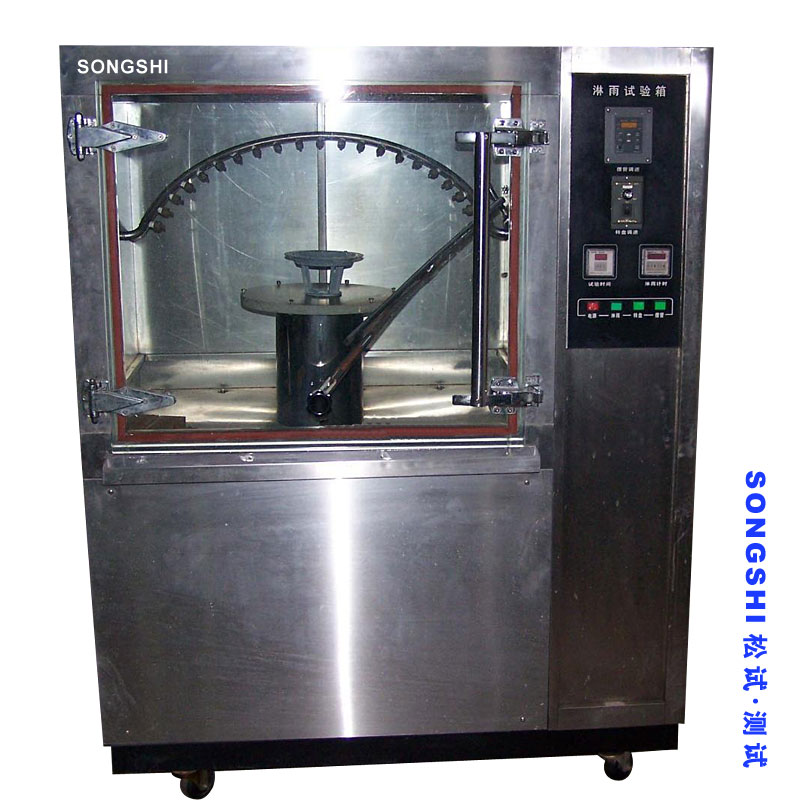

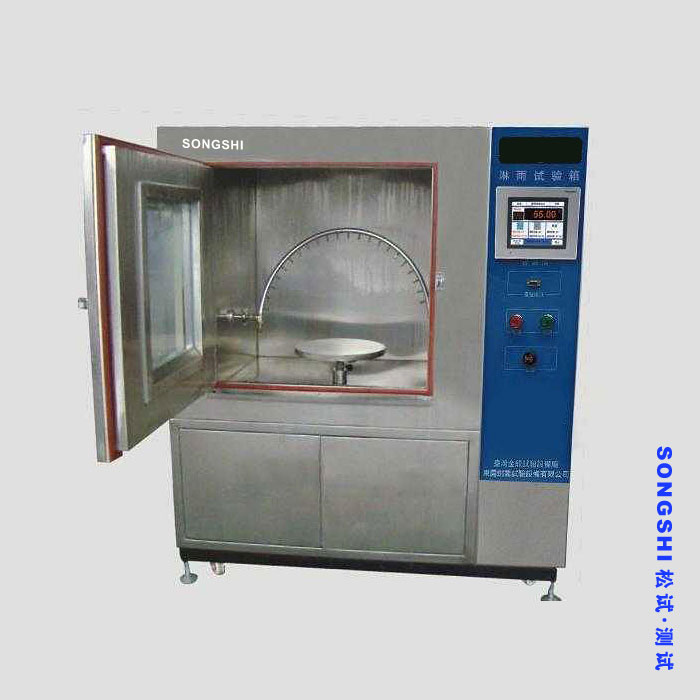

淋雨試驗箱適用于外部照明和信號裝置及汽車燈具外殼防護，能夠提供逼真的模擬電子產品及其元器件在運輸和使用期間可能受到的淋水和噴淋試驗等各種環境。以達到檢測各種產品的防水性能。
松試淋雨試驗箱適特點
?新一代外觀設計，箱體結構、控制技術均做較大改進，試驗槽和控制柜為一體式，其它系統為暗藏式，美觀大方，安裝極為方便，技術指標更穩定，運行更可靠，維護更方便，備有高檔萬向滾輪，方便在實驗室內移動。
?超大觸摸屏操作，外觀更加簡潔大方，操作更加容易，參數設置簡單，無須進入程序菜單，可直接進入?yún)?shù)菜單即可修改，顯示設定值，當前值
?大視窗設計，方便觀察淋雨試驗狀態
?記錄量大，USB輸出，電腦連接打印，大倉有紙無紙記錄等選配
?可靠性高：主要配件選配著名名牌專業廠商，保證提高整機可靠性
技術參數
|
序號 Serial number |
型號 Model |
工作室尺寸 D×W×H |
外形尺寸 D×W×H（約） |
淋雨水壓 |
水流供水量 |
電源50HZ/總共率（待定） |
|
01 |
SS/SD-700 |
700×700×700 |
1250×1300×2030 |
3Kpa |
10公斤（當?shù)刈詠碛盟? |
380V/4KW |
|
02 |
SS/SD-800 |
800×800×800 |
1290×1500×2140 |
380V/5KW |
||
|
03 |
SS/SD-010 |
1000×1000×1000 |
1490×1500×2140 |
380V/6KW |
||
|
技術指標Technical indicators |
a噴水孔徑：0.4-1.0mm b噴嘴個數：16－20個 c水孔間距：50mm d水環半徑：R375mm（按型號選配） e水管管徑： 20mm f擺管擺角幅度： 60、90、130度 擺速調節無級調節 d流量：24.5升/min h試驗臺轉速：1~17r/min可調 |
|||||
|
淋雨周期 |
周期控制，可控制試驗總時間，也可編程淋雨時間及停止時間，作周期運行 |
|||||
|
水泵 |
提供有壓力的試驗水源
|
|||||
|
流量計 |
水流量計量
|
|||||
|
減速機構 |
調速電機
|
|||||
|
擺管擺動 |
通過電機/變頻器（施耐德）驅動減速器/偏心輪機構/齒條齒輪等機械傳動實現。利用變頻器調節次數（單位時間內）通過偏心機構調整所需要得角度。
|
|||||
|
旋轉工作臺 |
臺面為不銹鋼材料，電機帶動蝸輪減速機旋轉，用變頻器調速，調整合適的轉速?？梢哉崔D(zhuǎn)，時間以及轉速可調。
|
|||||
|
噴嘴 |
根據試件的大小，箱體的內容積決定擺管的彎曲半徑。噴嘴為可折式專用噴嘴，噴孔可根據標準要求的孔徑隨時更換，可調節噴水方向，使射出的水滴均勻，流量充足
|
|||||
|
供水箱 |
不銹鋼制儲水箱，低水位保護，設排水閥
|
|||||
|
排水 |
設計在箱體底部可以迅速排放，不會積水。
|
|||||
|
箱體材質 Cabinet Material |
工作室Studio |
# 304鏡面不銹鋼Stainless steel mirror（1.2mm） |
||||
|
外箱體Outside |
冷軋鋼板靜電噴涂Cold-rolled steel plate electrostatic spraying (1.5mm) |
|||||
|
控制Controller |
原裝進口控制儀表，操作簡單，設定方便，循環周期可調,時間可調 |
|||||
|
注Note |
非標特殊要求Special requirements for non-standard，可定做Can be customized |
|||||
執行滿足標準及試驗方法
GB/T2423.38-2008電工電子產品環境試驗第2部分：試驗方法R：水試驗方法和導則，Rb沖水（IEC60068-2-18:2000）
GB/4208-2008外殼防護等級（IP代碼）IPX3、IPX4擺桿試驗方法（IEC60529:2001）
其他
?使用環境溫度：+5~+35℃
?安全：短路保護、風機過載保護、漏電保護、相序缺相保護、操作人員安全保護、試件保護
附件標準配置
?標準樣品架：Aisi304材質轉盤1，擺桿1
?高檔腳輪：4
